FITTING
품질과 납기를 최우선으로 하는 고객에게 신뢰받는 기업이 되겠습니다.

Nominal Pipe Size	Outside Diameter OD	Center to End			Sch 5s		Sch 10s		Sch 40s		Sch 80s
		Long		Short	T	ID	T	ID	T	ID	T	ID
		A	B	A	T	ID	T	ID	T	ID	T	ID
1/2 3/4	0.840 1.050	1.50 1.50	0.62 0.62	- -	0.065 0.065	0.710 0.920	0.083 0.083	0.674 0.884	0.109 0.113	0.662 0.824	0.147 0.154	0.546 0.742
1 1 1/4 1 1/2	1.315 1.660 1.900	1.50 1.88 2.25	0.88 1.00 1.12	1.00 1.25 1.50	0.065 0.065 0.065	1.185 1.530 1.770	0.109 0.109 0.109	1.097 1.442 1.682	0.133 0.140 0.145	1.049 1.380 1.610	0.179 0.191 0.200	0.957 1.278 1.500
2 2 1/2 3 3 1/2 4	2.375 2.875 3.500 4.000 4.500	3.00 3.75 4.50 5.25 6.00	1.38 1.75 2.00 2.25 2.50	2.00 2.50 3.00 3.50 4.00	0.065 0.083 0.083 0.083 0.083	2.245 2.709 3.334 3.834 4.417	0.109 0.120 0.120 0.120 0.120	2.157 2.635 3.260 3.760 4.260	0.154 0.203 0.206 0.226 0.237	2.067 2.469 3.068 3.548 4.026	0.218 0.276 0.300 0.318 0.337	1.939 2.323 2.900 3.364 3.826
5 6 8 10 12	5.563 6.625 8.625 10.750 12.750	7.50 9.00 12.00 15.00 18.00	3.12 3.75 5.00 6.25 7.50	5.00 6.00 8.00 10.00 12.00	0.109 0.109 0.109 0.134 0.156	5.345 6.407 8.407 10.482 12.438	0.134 0.134 0.148 0.165 0.180	5.295 6.357 8.329 10.420 12.390	0.258 0.280 0.322 0.365 0.375	5.047 6.065 7.981 10.020 12.000	0.375 0.432 0.500 0.500 0.500	4.813 5.761 7.625 9.750 11.750
14 16 18 20 22	14.000 16.000 18.000 20.000 22.000	21.00 24.00 27.00 30.00 33.00	8.75 10.00 11.25 12.50 13.50	14.00 16.00 18.00 20.00 22.00	0.156 0.165 0.165 0.188 0.188	13.688 15.670 17.670 19.624 21.624	0.188 0.188 0.188 0.218 0.218	13.624 15.624 17.624 19.564 21.564	- - - - -	- - - - -	- - - - -	- - - - -
24 30	24.000 30.000	36.00 45.00	15.00 18.50	24.00 30.00	0.218 0.250	23.564 29.500	0.250 0.312	23.500 29.376	- -	- -	- -	- -

Nominal Pipe Size	Outside Diameter		Center to End		Sch 5s		Sch 10s		Sch 40s		Sch 80s
Nominal Pipe Size	OD1	OD2	Run C	Outlet M	T1	T2	T1	T2	T1	T2	T1	T2
1/2 x 1/2 x 1/2 1/2 x 1/2 x 3/8 1/2 x 1/2 x 1/4	0.840 0.840 0.840	0.840 0.675 0.540	1.00 1.00 1.00	1.00 1.00 1.00	0.065 - -	0.065 - -	0.083 0.083 0.083	0.083 0.065 0.065	0.109 0.109 0.109	0.109 0.109 0.088	0.147 0.147 0.147	0.147 0.126 0.119
3/4 x 3/4 x 3/4 3/4 x 3/4 x 1/2 3/4 x 3/4 x 3/8	1.050 1.050 1.050	1.050 0.840 0.675	1.12 1.12 1.12	1.12 1.12 1.12	0.065 0.065 -	0.065 0.065 -	0.083 0.083 0.083	0.083 0.083 0.065	0.113 0.113 0.113	0.113 0.109 0.091	0.154 0.154 0.154	0.154 0.147 0.216
1 x 1 x 1 1 x 1 x 3/4 1 x 1 x 1/2	1.315 1.315 1.315	1.315 1.050 0.840	1.50 1.50 1.50	1.50 1.50 1.50	0.065 0.065 0.65	0.065 0.065 0.065	0.109 0.109 0.109	0.109 0.083 0.083	0.133 0.133 0.133	0.133 0.133 0.109	0.179 0.179 0.179	0.179 0.154 0.147
1 1/4 x 1 1/4 x 1 1/4 1 1/4 x 1 1/4 x 1 1 1/4 x 1 1/4 x 3/4 1 1/4 x 1 1/4 x 1/2	1.660 1.660 1.660 1.660	1.660 1.315 1.050 0.840	1.88 1.88 1.88 1.88	1.88 1.88 1.88 1.88	0.065 0.065 0.065 0.065	0.065 0.065 0.065 0.065	0.109 0.109 0.109 0.109	0.109 0.109 0.083 0.083	0.140 0.140 0.140 0.140	0.140 0.133 0.133 0.109	0.191 0.191 0.191 0.191	0.191 0.179 0.154 0.147
1 1/2 x 1 1/2 x 1 1/2 1 1/2 x 1 1/2 x 1 1/4 1 1/2 x 1 1/2 x 1 1 1/2 x 1 1/2 x 3/4 1 1/2 x 1 1/2 x 1/2	1.900 1.900 1.900 1.900 1.900	1.900 1.660 1.315 1.050 0.840	2.25 2.25 2.25 2.25 2.25	2.25 2.25 2.25 2.25 2.25	0.65 0.65 0.65 0.65 0.65	0.65 0.65 0.65 0.65 0.65	0.109 0.109 0.109 0.109 0.109	0.109 0.109 0.109 0.109 0.109	0.145 0.145 0.145 0.145 0.145	0.145 0.140 0.133 0.113 0.109	0.200 0.200 0.200 0.200 0.200	0.200 0.191 0.179 0.154 0.147
2 x 2 x 2 2 x 2 x 1 1/2 2 x 2 x 1 1/4 2 x 2 x 1 2 x 2 x 3/4	2.375 2.375 2.375 2.375 2.375	2.375 1.900 1.660 1.315 1.050	2.50 2.50 2.50 2.50 2.50	2.50 2.38 2.25 2.00 1.75	0.065 0.065 0.065 0.065 0.065	0.065 0.065 0.065 0.065 0.065	0.109 0.109 0.109 0.109 0.109	0.109 0.109 0.109 0.109 0.083	0.154 0.154 0.154 0.154 0.154	0.154 0.145 0.140 0.133 0.113	0.218 0.218 0.218 0.218 0.218	0.218 0.200 0.191 0.179 0.154
2 1/2 x 2 1/2 x 2 1/2 2 1/2 x 2 1/2 x 2 2 1/2 x 2 1/2 x 1 1/2 2 1/2 x 2 1/2 x 1 1/4 2 1/2 x 2 1/2 x 1	2.875 2.875 2.875 2.875 2.875	2.875 2.375 1.900 1.660 1.315	3.00 3.00 3.00 3.00 3.00	3.00 2.75 2.62 2.50 2.25	0.083 0.083 0.083 0.083 0.083	0.083 0.065 0.065 0.065 0.065	0.120 0.120 0.120 0.120 0.120	0.120 0.109 0.109 0.109 0.109	0.203 0.203 0.203 0.203 0.203	0.203 0.154 0.145 0.140 0.133	0.276 0.276 0.276 0.276 0.276	0.276 0.218 0.200 0.191 0.179
3 x 3 x 3 3 x 3 x 21/2 3 x 3 x 2 3 x 3 x 1 1/2 3 x 3 x 1 1/4	3.500 3.500 3.500 3.500 3.500	3.500 2.875 2.375 1.900 1.660	3.38 3.38 3.38 3.38 3.38	3.38 3.25 3.00 2.88 2.75	0.083 0.083 0.083 0.083 0.083	0.083 0.083 0.083 0.083 0.083	0.120 0.120 0.120 0.120 0.120	0.120 0.120 0.109 0.109 0.109	0.216 0.216 0.216 0.216 0.216	0.216 0.203 0.154 0.145 0.140	0.300 0.300 0.300 0.300 0.300	0.300 0.276 0.218 0.200 0.191
3 1/2 x 3 1/2 x 3 1/2 3 1/2 x 3 1/2 x 3 3 1/2 x 3 1/2 x 2 1/2 3 1/2 x 3 1/2 x 2 3 1/2 x 3 1/2 x 1 1/2	4.000 4.000 4.000 4.000 4.000	4.000 3.500 2.875 2.375 1.900	3.75 3.75 3.75 3.75 3.75	3.75 3.62 3.50 3.25 3.12	0.083 0.083 0.083 0.083 0.083	0.083 0.083 0.083 0.065 0.065	0.120 0.120 0.120 0.120 0.120	0.120 0.120 0.120 0.109 0.109	0.226 0.226 0.226 0.226 0.226	0.226 0.216 0.203 0.154 0.145	0.318 0.318 0.318 0.318 0.318	0.318 0.300 0.276 0.218 0.200
4 x 4 x 4 4 x 4 x 3 4 x 4 x 3 4 x 4 x 2 4 x 4 x 2 4 x 4 x 1	4.500 4.500 4.500 4.500 4.500 4.500	4.500 4.000 3.500 2.875 2.375 1.900	4.12 4.12 4.12 4.12 4.12 4.12	4.12 4.00 3.88 3.75 3.50 3.38	0.083 0.083 0.083 0.083 0.083 0.083	0.083 0.083 0.083 0.083 0.065 0.065	0.120 0.120 0.120 0.120 0.120 0.120	0.120 0.120 0.120 0.120 0.109 0.109	0.237 0.237 0.237 0.237 0.237 0.237	0.237 0.226 0.216 0.203 0.154 0.145	0.337 0.337 0.337 0.337 0.337 0.337	0.337 0.318 0.300 0.276 0.218 0.200
5 x 5 x 5 5 x 5 x 4 5 x 5 x 31/2 5 x 5 x 3 5 x 5 x 2 1/2 5 x 5 x 2	5.563 5.563 5.563 5.563 5.563 5.563	5.563 4.500 4.000 3.500 2.875 2.375	4.88 4.88 4.88 4.88 4.88 4.88	4.88 4.62 4.50 4.38 4.25 4.12	0.109 0.109 0.109 0.109 0.109 0.109	0.109 0.083 0.083 0.083 0.083 0.083	0.134 0.134 0.134 0.134 0.134 0.134	0.134 0.120 0.120 0.120 0.120 0.109	0.258 0.258 0.258 0.258 0.258 0.258	0.258 0.237 0.226 0.216 0.203 0.154	0.375 0.375 0.375 0.375 0.375 0.375	0.375 0.337 0.318 0.300 0.276 0.218
6 x 6 x 6 6 x 6 x 5 6 x 6 x 4 6 x 6 x 3 1/2 6 x 6 x 3 6 x 6 x 2 1/2	6.625 6.625 6.625 6.625 6.625 6.625	6.625 5.563 4.500 4.000 3.500 2.875	5.62 5.62 5.62 5.62 5.62 5.62	5.62 5.38 5.12 5.00 4.88 4.75	0.109 0.109 0.109 0.109 0.109 0.109	0.109 0.109 0.083 0.083 0.083 0.083	0.134 0.134 0.134 0.134 0.134 0.134	0.134 0.134 0.120 0.120 0.120 0.120	0.280 0.280 0.280 0.280 0.280 0.280	0.280 0.258 0.237 0.226 0.216 0.203	0.432 0.432 0.432 0.432 0.432 0.432	0.432 0.375 0.337 0.318 0.300 0.276
8 x 8 x 8 8 x 8 x 6 8 x 8 x 5 8 x 8 x 4 8 x 8 x 3 1/2	8.625 8.625 8.625 8.625 8.625	8.625 6.625 5.563 4.500 4.000	7.00 7.00 7.00 7.00 7.00	7.00 6.62 6.38 6.12 6.00	0.109 0.109 0.109 0.109 0.109	0.109 0.109 0.109 0.083 0.083	0.148 0.148 0.148 0.148 0.148	0.148 0.134 0.134 0.120 0.120	0.322 0.322 0.322 0.322 0.322	0.322 0.280 0.258 0.237 0.226	0.500 0.520 0.500 0.500 0.500	0.500 0.432 0.375 0.337 0.318
10 x 10 x 10 10 x 10 x 8 10 x 10 x 6 10 x 10 x 5 10 x 10 x 4	10.750 10.750 10.750 10.750 10.750	10.750 8.625 6.625 5.563 4.500	8.50 8.50 8.50 8.50 8.50	8.50 8.00 7.62 7.50 7.25	0.134 0.134 0.134 0.134 0.134	0.134 0.109 0.109 0.109 0.083	0.165 0.165 0.165 0.165 0.165	0.165 0.148 0.134 0.134 0.120	0.365 0.365 0.365 0.365 0.365	0.365 0.322 0.280 0.258 0.237	0.500 0.500 0.500 0.500 0.520	0.500 0.500 0.432 0.375 0.337
12 x 12 x 12 12 x 12 x 10 12 x 12 x 8 12 x 12 x 6 12 x 12 x 5	12.750 12.750 12.750 12.750 12.750	12.750 10.750 8.625 6.625 5.563	10.00 10.00 10.00 10.00 10.00	10.00 9.50 9.00 8.62 8.50	0.156 0.156 0.156 0.156 0.156	0.156 0.134 0.109 0.109 0.109	0.180 0.180 0.180 0.180 0.180	0.180 0.165 0.148 0.134 0.134	0.375 0.375 0.375 0.375 0.375	0.375 0.365 0.322 0.280 0.258	0.500 0.500 0.500 0.500 0.500	0.500 0.500 0.500 0.432 0.375
14 x 14 x 14 14 x 14 x 12 14 x 14 x 10 14 x 14 x 8 14 x 14 x 6	14.000 14.000 14.000 14.000 14.000	14.000 12.750 10.750 8.625 6.625	11.00 11.00 11.00 11.00 11.00	11.00 10.62 10.12 9.75 9.38	0.156 0.156 0.156 0.156 0.156	0.156 0.156 0.134 0.109 0.109	0.188 0.188 0.188 0.188 0.188	0.188 0.180 0.165 0.148 0.134	- - - - -	- - - - -	- - - - -	- - - - -
16x16x16 16x16x14 16x16x12 16x16x10 16x16x8 16x16x6	16.000 16.000 16.000 16.000 16.000 16.000	16.000 14.000 12.750 10.750 8.625 6.625	12.00 12.00 12.00 12.00 12.00 12.00	12.00 12.00 11.62 11.12 10.75 10.38	0.165 0.165 0.165 0.165 0.165 0.165	0.165 0.156 0.156 0.134 0.109 0.109	0.188 0.188 0.188 0.188 0.188 0.188	0.188 0.188 0.180 0.165 0.148 0.134	- - - - - -	- - - - - -	- - - - - -	- - - - - -
18 x 18 x 18 18 x 18 x 16 18 x 18 x 14 18 x 18 x 12 18 x 18 x 10 18 x 18 x 8	18.000 18.000 18.000 18.000 18.000 18.000	18.000 16.000 14.000 12.750 10.750 8.625	13.50 13.50 13.50 13.50 13.50 13.50	13.50 13.00 13.00 12.62 12.12 11.75	0.165 0.165 0.165 0.165 0.165 0.165	0.165 0.165 0.156 0.156 0.134 0.109	0.188 0.188 0.188 .188 0.188 0.188	0.188 0.188 0.188 0.180 0.165 0.148	- - - - - -	- - - - - -	- - - - - -	- - - - - -
20 x 20 x 20 20 x 20 x 18 20 x 20 x 16 20 x 20 x 14 20 x 20 x 12 20 x 20 x 10 20 x 20 x 8	20.000 20.000 20.000 20.000 20.000 20.000 20.000	20.000 18.000 16.000 14.000 12.750 10.750 8.625	15.00 15.00 15.00 15.00 15.00 15.00 15.00	15.00 14.50 14.00 14.00 13.62 13.12 12.75	0.188 0.188 0.188 0.188 0.188 0.188 0.188	0.188 0.156 0.165 0.165 0.156 0.134 0.109	0.218 0.218 0.218 0.218 0.218 0.218 0.218	0.218 0.188 0.188 0.188 0.180 0.165 0.148	- - - - - - -	- - - - - - -	- - - - - - -	- - - - - - -
22 x 22 x 22 22 x 22 x 20 22 x 22 x 18 22 x 22 x 16 22 x 22 x 14 22 x 22 x 12 22 x 22 x 10	22.000 22.000 22.000 22.000 22.000 22.000 22.000	22.000 20.000 18.000 16.000 14.000 12.750 10.750	16.50 16.50 16.50 16.50 16.50 16.50 16.50	16.50 16.00 15.50 15.00 15.00 14.62 14.12	0.188 0.188 0.188 0.188 0.188 0.188 0.188	0.188 0.188 0.165 0.165 0.156 0.156 0.134	0.218 0.218 0.218 0.218 0.218 0.218 0.218	0.218 0.218 0.188 0.188 0.188 0.180 0.165	- - - - - - -	- - - - - - -	- - - - - - -	- - - - - - -
24 x 24 x 24 24 x 24 x 22 24 x 24 x 20 24 x 24 x 18 24 x 24 x 16 24 x 24 x 14 24 x 24 x 12 24 x 24 x 10	24.000 24.000 24.000 24.000 24.000 24.000 24.000 24.000	24.000 22.000 20.000 18.000 16.000 14.000 12.750 10.750	17.00 17.00 17.00 17.00 17.00 17.00 17.00 17.00	17.00 17.00 17.00 16.50 16.00 16.00 15.62 15.12	0.218 0.218 0.218 0.218 0.218 0.218 0.218 0.218	0.218 0.188 0.188 0.165 0.165 0.156 0.156 0.134	0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.250	0.250 0.218 0.218 0.188 0.188 0.188 0.180 0.165	- - - - - - - -	- - - - - - - -	- - - - - - - -	- - - - - - - -
30 x 30 x 30 30 x 30 x 24 30 x 30 x 22 30 x 30 x 20 30 x 30 x 18 30 x 30 x 16 30 x 30 x 14 30 x 30 x 12 30 x 30 x 10	30.000 30.000 30.000 30.000 30.000 30.000 30.000 30.000 30.000	30.000 24.000 22.000 20.000 18.000 16.000 14.000 12.750 10.750	22.00 22.00 22.00 22.00 22.00 22.00 22.00 22.00 22.00	22.00 21.00 20.50 20.00 19.50 19.00 19.00 18.62 18.12	0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.250 0.250	0.250 0.218 0.188 0.188 0.165 0.165 0.156 0.156 0.134	0.312 0.312 0.312 0.312 0.312 0.312 0.312 0.312 0.312	0.312 0.258 0.218 0.218 0.188 0.188 0.188 0.180 0.165	- - - - - - - - -	- - - - - - - - -	- - - - - - - - -	- - - - - - - - -

Nominal Pipe Size	Outside Diameter		End to End H	Wall Thickness T
	Outside Diameter			Sch 5s		Sch 10s		Sch 40s		Sch 80s
	OD1	OD2		T1	T2	T1	T2	T1	T2	T1	T2
3/4 x 1/2	1.050	0.840	1.50	0.065	0.065	0.083	0.083	0.113	0.109	0.154	0.147
1 x 3/4 1 x 1/2	1.315 1.315	1.050 0.840	2.00 2.00	0.065 0.065	0.065 0.065	0.109 0.109	0.083 0.083	0.133 0.133	0.133 0.109	0.179 0.179	0.154 0.147
1 1/4 x 1 1 1/4 x 3/4 1 1/4 x 1/2	1.660 1.660 1.660	1.135 1.050 0.840	2.00 2.00 2.00	0.065 0.065 0.065	0.065 0.065 0.065	0.109 0.109 0.109	0.109 0.083 0.083	0.140 0.140 0.140	0.133 0.113 0.109	0.191 0.191 0.191	0.179 0.154 0.147
1 1/2 x 1/4 1 1/2 x 1 1 1/2 x 3/4 1 1/2 x 1/2	1.900 1.900 1.900 1.900	1.660 1.315 1.050 0.840	2.50 2.50 2.50 2.50	0.065 0.065 0.065 0.065	0.065 0.065 0.065 0.065	0.109 0.109 0.109 0.109	0.109 0.109 0.083 0.083	0.145 0.145 0.145 0.145	0.140 0.133 0.113 0.109	0.200 0.200 0.200 0.200	0.191 0.179 0.154 0.147
2 x 1 1/2 2 x 1 1/4 2 x 1 2 x 3/4	2.375 2.375 2.375 2.375	1.900 1.660 1.315 1.050	3.00 3.00 3.00 3.00	0.065 0.065 0.065 0.065	0.065 0.065 0.065 0.065	0.109 0.109 0.109 0.109	0.109 0.109 0.109 0.083	0.154 0.154 0.154 0.154	0.145 0.140 0.133 0.113	0.218 0.218 0.218 0.218	0.200 0.191 0.179 0.154
2 1/2 x 2 2 1/2 x 1 1/2 2 1/2 x 1 1/4 2 1/2 x 1	2.875 2.875 2.875 2.875	2.375 1.900 1.660 1.315	3.50 3.50 3.50 3.50	0.083 0.083 0.083 0.083	0.065 0.065 0.065 0.065	0.120 0.120 0.120 0.120	0.109 0.109 0.109 0.109	0.203 0.203 0.203 0.203	0.154 0.145 0.140 0.133	0.276 0.276 0.276 0.276	0.218 0.200 0.191 0.179
3 x 2 1/2 3 x 2 3 x 1 1/2 3 x 1 1/4	3.500 3.500 3.500 3.500	2.875 2.375 1.900 1.660	3.50 3.50 3.50 3.50	0.083 0.083 0.083 0.083	0.083 0.065 0.065 0.065	0.120 0.120 0.120 0.120	0.120 0.109 0.109 0.109	0.216 0.216 0.216 0.216	0.203 0.154 0.145 0.140	0.300 0.300 0.300 0.300	0.276 0.218 0.200 0.191
3 1/2 x 3 3 1/2 x 21/2 31/2 x 2 31/2 x 11/2 31/2 x 1 1/4	4.000 4.000 4.000 4.000 4.000	3.500 2.875 2.375 1.900 1.660	4.00 4.00 4.00 4.00 4.00	0.083 0.083 0.083 0.083 0.083	0.083 0.083 0.065 0.065 0.065	0.120 0.120 0.120 0.120 0.120	0.120 0.120 0.109 0.109 0.109	0.226 0.226 0.226 0.226 0.226	0.216 0.203 0.154 0.145 0.140	0.318 0.318 0.318 0.318 0.318	0.300 0.276 0.218 0.200 0.191
4 x 31/2 4 x 3 4 x 21/2 4 x 2 4 x 11/2	4.500 4.500 4.500 4.500 4.500	4.000 3.500 2.875 2.375 1.900	4.00 4.00 4.00 4.00 4.00	0.083 0.083 0.083 0.083 0.083	0.083 0.083 0.083 0.065 0.065	0.120 0.120 0.120 0.120 0.120	0.120 0.120 0.120 0.109 0.109	0.237 0.237 0.237 0.237 0.237	0.226 0.216 0.203 0.154 0.145	0.337 0.337 0.337 0.337 0.337	0.318 0.300 0.276 0.218 0.200
5 x 4 5 x 31/2 5 x 3 5 x 21/2 5 x 2	5.563 5.563 5.563 5.563 5.563	4.500 4.000 3.500 2.875 2.375	5.00 5.00 5.00 5.00 5.00	0.109 0.109 0.109 0.109 0.109	0.083 0.083 0.083 0.083 0.065	0.134 0.134 0.134 0.134 0.134	0.120 0.120 0.120 0.120 0.109	0.258 0.258 0.258 0.258 0.258	0.237 0.226 0.216 0.203 0.154	0.375 0.375 0.375 0.375 0.375	0.337 0.318 0.300 0.276 0.218
6 x 5 6 x 4 6 x 31/2 6 x 3 6 x 21/2	6.625 6.625 6.625 6.625 6.625	5.563 4.500 4.000 3.500 2.875	5.50 5.50 5.50 5.50 5.50	0.109 0.109 0.109 0.109 0.109	0.109 0.083 0.083 0.083 0.083	0.134 0.134 0.134 0.134 0.134	0.134 0.120 0.120 0.120 0.120	0.280 0.280 0.280 0.280 0.280	0.258 0.237 0.226 0.216 0.203	0.432 0.432 0.432 0.432 0.432	0.375 0.337 0.318 0.300 0.276
8 x 6 8 x 5 8 x 4 8 x 31/2	8.625 8.625 8.625 8.625	6.625 5.563 4.500 4.000	6.00 6.00 6.00 6.00	0.109 0.109 0.109 0.109	0.109 0.109 0.083 0.083	0.148 0.148 0.148 0.148	0.134 0.134 0.120 0.120	0.322 0.322 0.322 0.322	0.280 0.258 0.237 0.226	0.500 0.500 0.500 0.500	0.432 0.375 0.337 0.318
10 x 8 10 x 6 10 x 5 10 x 4	10.750 10.750 10.750 10.750	8.625 6.625 5.563 4.500	7.00 7.00 7.00 7.00	0.134 0.134 0.134 0.134	0.109 0.109 0.109 0.083	0.165 0.165 0.165 0.165	0.148 0.134 0.134 0.120	0.365 0.365 0.365 0.365	0.322 0.280 0.258 0.237	0.500 0.500 0.500 0.500	0.500 0.432 0.375 0.337
12 x 10 12 x 8 12 x 6 12 x 5	12.750 12.750 12.750 12.750	10.750 8.625 6.625 5.563	8.00 8.00 8.00 8.00	0.156 0.156 0.156 0.156	0.134 0.109 0.109 0.109	0.180 0.180 0.180 0.180	0.165 0.148 0.134 0.134	0.375 0.375 0.375 0.375	0.365 0.322 0.280 0.258	0.500 0.500 0.500 0.500	0.500 0.500 0.432 0.375
14 x 12 14 x 10 14 x 8 14 x 6	14.000 14.000 14.000 14.000	12.750 10.750 8.625 6.625	13.00 13.00 13.00 13.00	0.156 0.156 0.156 0.156	0.156 0.134 0.109 0.109	0.188 0.188 0.188 0.188	0.180 0.165 0.148 0.134	- - - -	- - - -	- - - -	- - - -
16 x 14 16 x 12 16 x 10 16 x 8	16.000 16.000 16.000 16.000	14.000 12.750 10.750 8.625	14.00 14.00 14.00 14.00	0.165 0.165 0.165 0.165	0.156 0.156 0.134 0.109	0.188 0.188 0.188 0.188	0.188 0.180 0.165 0.148	- - - -	- - - -	- - - -	- - - -
18 x 16 18 x 14 18 x 12 18 x 10	18.000 18.000 18.000 18.000	16.000 14.000 12.750 10.750	15.00 15.00 15.00 15.00	0.165 0.165 0.165 0.165	0.165 0.156 0.156 0.134	0.188 0.188 0.188 0.188	0.188 0.188 0.180 0.165	- - - -	- - - -	- - - -	- - - -
20 x 18 20 x 16 20 x 14 20 x 12	20.000 20.000 20.000 20.000	18.000 16.000 14.000 12.750	20.00 20.00 20.00 20.00	0.188 0.188 0.188 0.188	0.165 0.165 0.156 0.156	0.218 0.218 0.218 0.218	0.188 0.188 0.188 0.180	- - - -	- - - -	- - - -	- - - -
22 x 20 22 x 18 22 x 16 22 x 14	22.000 22.000 22.000 22.000	20.000 18.000 16.000 14.000	20.00 20.00 20.00 20.00	0.188 0.188 0.188 0.188	0.188 0.165 0.165 0.156	0.218 0.218 0.218 0.218	0.218 0.188 0.188 0.188	- - - -	- - - -	- - - -	- - - -
24 x 22 24 x 20 24 x 18 24 x 16	24.000 24.000 24.000 24.000	22.000 20.000 18.000 16.000	20.00 20.00 20.00 20.00	0.218 0.218 0.218 0.218	0.188 0.188 0.165 0.165	0.250 0.250 0.250 0.250	0.218 0.218 0.188 0.188	- - - -	- - - -	- - - -	- - - -
30 x 24 30 x 22 30 x 20	30.000 30.000 30.000	24.000 22.000 20.000	24.00 24.00 24.00	0.250 0.250 0.250	0.218 0.188 0.188	0.312 0.312 0.312	0.250 0.218 0.218	- - -	- - -	- - -	- - -

Nominal Pipe Size	Outside Diameter OD	Wall Thickness T				Length E	Limiting Wall Thickness for Length E	Length E1	180�Elbow
		Sch 5s	Sch 10s	Sch 40s	Sch 80s				Long		Short
		Sch 5s	Sch 10s	Sch 40s	Sch 80s				O	K	O	K
1/2 3/4	0.840 1.050	0.065 0.065	0.083 0.083	0.109 0.113	0.147 0.154	1.00 1.00	0.18 0.15	1.00 1.00	3.00 3.00	1.88 1.88	- -	- -
1 1 1/4 11/2	1.315 1.660 1.900	0.065 0.065 0.065	0.109 0.109 0.109	0.133 0.140 0.145	0.179 0.191 0.200	1.50 1.50 1.50	0.18 0.19 0.20	1.50 1.50 1.50	3.00 3.75 4.50	2.19 2.75 3.25	2.00 2.50 3.00	1.62 2.06 2.44
2 21/2 3 31/2 4	2.375 2.875 3.500 4.000 4.500	0.065 0.083 0.083 0.083 0.083	0.109 0.120 0.120 0.120 0.120	0.154 0.203 0.216 0.226 0.237	0.218 0.276 0.300 0.318 0.337	1.50 1.50 2.00 2.50 2.50	0.22 0.28 0.30 0.32 0.34	1.75 2.00 2.50 3.00 3.00	6.00 7.50 9.00 10.50 12.00	4.19 5.19 6.25 7.25 8.25	4.00 5.00 6.00 7.00 8.00	3.19 3.94 4.75 5.50 6.25
5 6 8 10 12	5.563 6.625 8.625 10.750 12.750	0.109 0.109 0.109 0.134 0.156	0.134 0.134 0.148 0.165 0.180	0.258 0.280 0.322 0.365 0.375	0.375 0.432 0.500 0.500 0.500	3.00 3.50 4.00 5.00 6.00	0.38 0.43 0.50 0.50 0.50	3.50 4.00 5.00 6.00 7.00	15.00 18.00 24.00 30.00 36.00	10.31 12.31 16.31 20.38 24.38	10.00 12.00 16.00 20.00 24.00	7.75 9.31 12.31 15.38 18.38
14 16 18 20 22 24 30	14.000 16.000 18.000 20.000 22.000 24.000 30.000	0.156 0.165 0.165 0.188 0.188 0.218 0.250	0.188 0.188 0.188 0.218 0.218 0.250 0.312	- - - - - - -	- - - - - - -	6.50 7.00 8.00 9.00 10.00 10.50 10.50	0.50 0.50 0.50 0.50 0.50 0.50 -	7.50 8.00 9.00 10.00 10.00 12.00 -	42.00 48.00 54.00 60.00 66.00 72.00 -	28.00 32.00 36.00 40.00 44.00 48.00 -	28.00 32.00 36.00 40.00 44.00 48.00 -	21.00 24.00 27.00 30.00 33.00 36.00 -

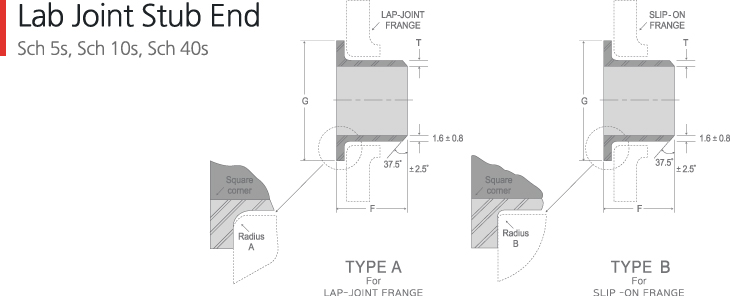

Nominal Pipe Size	Outside Diameter OD	Length F			Dia.of Lap-G Nominal& Maximum	Radius of Fillet		Wall Thickness T
		MSS	ASME			A Max	B Max	Sch 5s	Sch 10s	Sch 40s
		MSS	Long	Short		A Max	B Max	Sch 5s	Sch 10s	Sch 40s
1/2 3/4	0.840 1.050	2.00 2.00	3.00 3.00	2.00 2.00	1.38 1.69	0.12 0.12	0.03 0.03	0.065 0.065	0.083 0.083	0.109 0.113
1 1 1/4 11/2	1.315 1.660 1.900	2.00 2.00 2.00	4.00 4.00 4.00	2.00 2.00 2.00	2.00 2.50 2.88	0.12 0.19 0.25	0.03 0.03 0.03	0.065 0.065 0.065	0.109 0.109 0.109	0.133 0.140 0.145
2 21/2 3 31/2 4	2.375 2.875 3.500 4.000 4.500	2.50 2.50 2.50 3.00 3.00	6.00 6.00 6.00 6.00 6.00	2.50 2.50 2.50 3.00 3.00	3.62 4.12 5.00 5.50 6.19	0.31 0.31 0.38 0.38 0.44	0.03 0.03 0.03 0.03 0.03	0.065 0.083 0.083 0.083 0.083	0.109 0.120 0.120 0.120 0.120	0.154 0.203 0.216 0.226 0.237
5 6 8 10 12	5.563 6.625 8.625 10.750 12.750	3.00 3.50 4.00 5.00 6.00	8.00 8.00 8.00 10.00 10.00	3.00 3.50 4.00 5.00 6.00	7.31 8.50 10.62 12.75 15.00	0.44 0.50 0.50 0.50 0.50	0.06 0.06 0.06 0.06 0.06	0.109 0.109 0.109 0.134 0.156	0.134 0.134 0.148 0.165 0.180	0.258 0.280 0.322 0.365 0.375
14 16 18 20 22 24	14.000 16.000 18.000 20.000 22.000 24.000	6.00 6.00 6.00 6.00 6.00 6.00	12.00 12.00 12.00 12.00 12.00 12.00	6.00 6.00 6.00 6.00 6.00 6.00	16.25 18.50 21.00 23.00 25.75 27.25	0.50 0.50 0.50 0.50 0.50 0.50	0.06 0.06 0.06 0.06 0.06 0.06	0.156 0.165 0.165 0.188 0.188 0.218	0.188 0.188 0.188 0.218 0.218 0.250	- - - - - -
